Konfigurasi EtherChannel

Assalamualaikum warohmatullah

Pertama-tama dan yang paling utama serta yang paling di utamakan kita panjatkan Puja dan Puji serta Syukur kehadirat Dzat Illahi Robbi, tuhan sang pencipta alam semesta, yakni Allah SWT tak lupa juga kita kirimkan solawat beserta salam kepada junjungan alam, Nabi yang mampu membimbing umatnya dari jaman Jahiliyyah ke jaman yang indah penuh berkah, yakni Nabi Muhammad SAW, tak lupa pada keluarganya, para sahabat, tabi’in atba’uttabi’in serta mudah-mudahan sampai kepada kita yang berada di akir jaman sebagai umatnya… Amiin Allahumma Amiin…

17 Februari 2018 PKL (Praktek Kerja Lapangan) di BLC Telkom Klaten, yaitu:

• Konfigurasi EtherChannel

A. Pendahuluan

1. Pengertian

EtherChannel adalah teknologi agregasi link port atau arsitektur port-channel yang digunakan terutama pada switch Cisco . Hal ini memungkinkan pengelompokan beberapa tautan Ethernet fisik untuk menciptakan satu tautan Ethernet logis untuk tujuan memberikan toleransi kesalahan dan tautan berkecepatan tinggi antara switch, router dan server. Sebuah EtherChannel dapat dibuat dari antara dua dan delapan aktif Cepat, Gigabit atau 10-Gigabit Ethernet port , dengan satu tambahan delapan aktif ( failover ) port yang menjadi aktif sebagai port aktif lainnya gagal. EtherChannel terutama digunakan di jaringan backbone , namun juga dapat digunakan untuk menghubungkan mesin pengguna akhir.

2. Maksud dan Tujuan

• Mempersiapkan diri untuk memasuki lapangan kerja
• Agar menjadi lebih disiplin dan tanggung jawab tentang pekerjaannya
• Mendapatkan ilmu dan keterampilan baru

3. Hasil yang Di Harapkan

• Mendapatkan wawasan tentang dunia kerja yang sesungguhnya
• Mendapatkan ilmu dan pengalaman kerja, sehingga ketika di dunia kerja yang sesungguhnya saya dapat mengimplementasikannya

B. Alat dan Bahan

• Laptop
• Cisco Packet Tracer

C. Jangka Waktu Pelaksanaan

• Dari Pukul 08.00-selesai

D. Proses dan Tahap Pelaksanaan dan/atau Isi Pembahasan

1. Buatlah topology seperti yang saya buat.

2. Konfigurasi Switch0 dan Switch1 dengan masuk dulu ke range interface 1-2 lalu mode trunk (hanya salah satu switch saja yang di mode trunk karna salah satunya otomatis akan mode trunk dengan sendirinya)  > protocol pagp > dan mode desirable dikedua Switch.

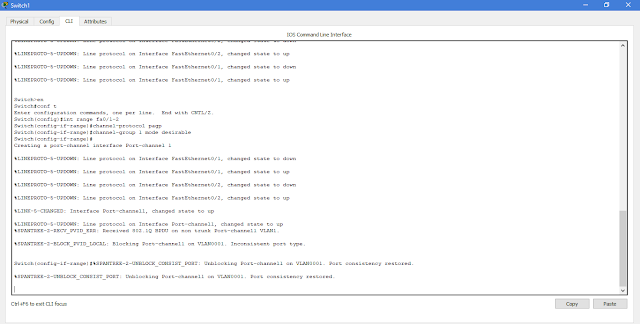

   Untuk konfigurasinya bisa dilihat dibawah ini.

   Switch>en

   Switch#conf t

   Enter configuration commands, one per line.  End with CNTL/Z.

   Switch(config)#int range fa0/1-2 (isi dengan interface yang kamu pasang)

   Switch(config-if-range)#switchport mode trunk (hanya salah satu switch saja)

   Switch(config-if-range)#channel-protocol pagp

   Switch(config-if-range)#channel-group 1 mode desirable






3. Setelah itu lihat bedanya, warna indikator menjadi hijau semua karna sudah dikonfigurasi etherchannel, berbeda dengan sebelumnya yang salah satu dari switch ada yang warnanya jingga.

4. Selesai, apakah konfigurasi ini mudah atau bagaimana? silahkan tanggapannya isi di kolom komentar.

E. Hasil Yang Didapatkan

• Dapat mengonfigurasi EtherChanel

F. Kesimpulan

Etherchannel difungsikan untuk membuat jalur data yang lebih besar dan membuat cadangan jalur apabila jalur utama bermasalah.

G. Referensi

https://en.wikipedia.org/wiki/EtherChannel

https://www.netacad.com/group/offerings/packet-tracer/

Sekian artikel dari saya kali ini, mudah-mudahan ada manfaatnya serta terimakasih sudah berkunjung di blog saya…
